Основные свойства
- Плавная распределительная мачта с 5 стрелами, благодаря про- думанной схеме расположения бето- новодов и крепежных элементов;
- Общий вес - менее 32 т, включая достаточный резерв для догрузки и топлива;
- Более низкие расходы на обслужи- вание благодаря деталям, не требую- щим техобслуживания, небольшому ко- личеству различных элементов (напри- мер, только 3 типа стандартных колен бетоноводов) и малому количеству масла (объём масла сокращён на 30 %).
- Ремонтопригодность обеспечива- ется оптимальной доступностью и последовательной концепции бол- тового соединения при сборке;
- Ещё больше безопасности при полном учёте действующих норм и стандартов;
- Эффективно действует благодаря последовательному эргономическому расчёту;
Общая информация
| Количество секций распределительной стрелы | 5 |
| Тип раскладывания | RZ-Folding |

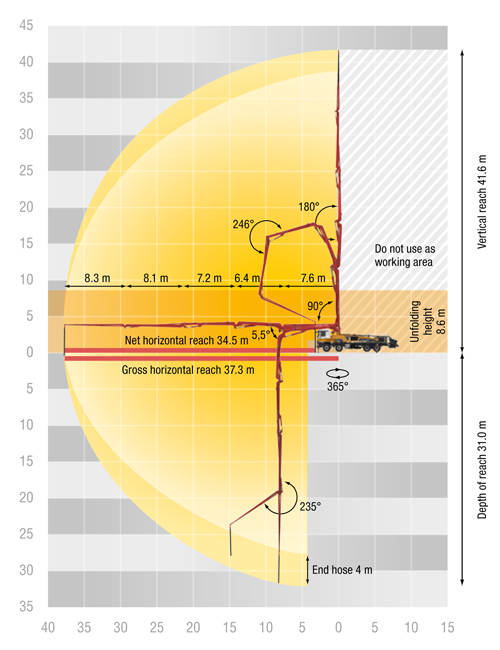

| Дальность подачи вверх | 41.6 м |
| Дальность подачи по горизонтали | 37.3 м |
| Дальность подачи по горизонтали | 34.5 м |
| Подача вниз | 31 м |
| Высота в выдвинутом состоянии | 8.6 м |
| Пределы поворота | 365 градусов |
| Длина концевого распредшланга | 4 м |
| Бетоновод, давление нагнетательной линии | DN125/5.5 / 85 мм/бар |

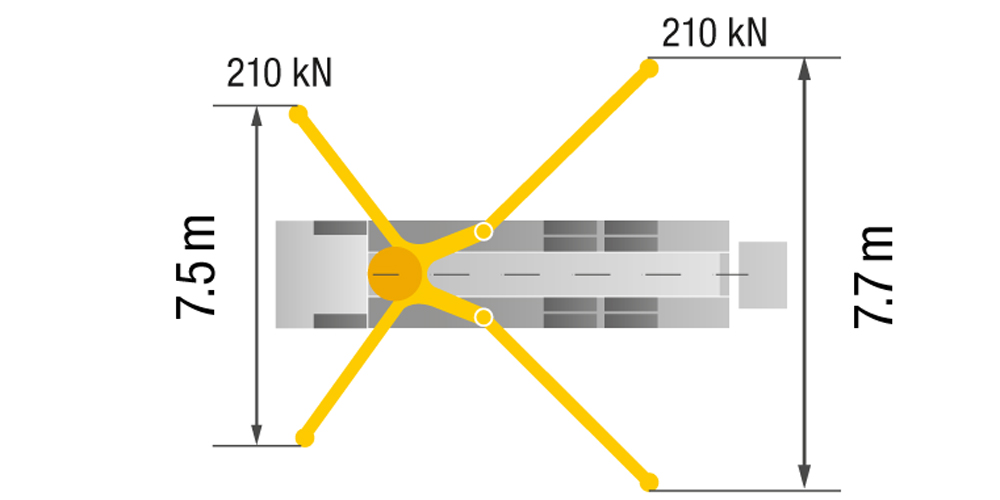

| Выносные опоры, стандартные (передние-задние) | 7.5 / 7.7 м |

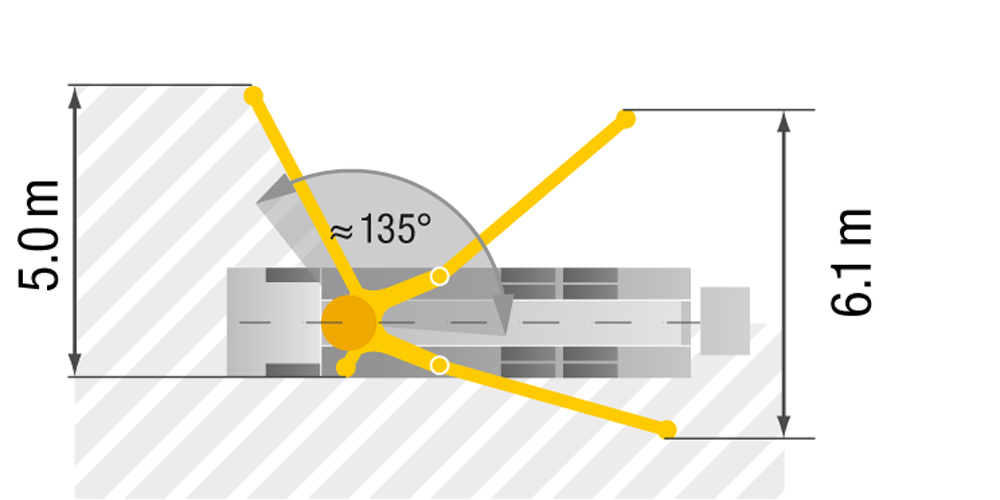

| Выносные опоры с OSS (передние-задние) | 5.0 / 6.1 м |

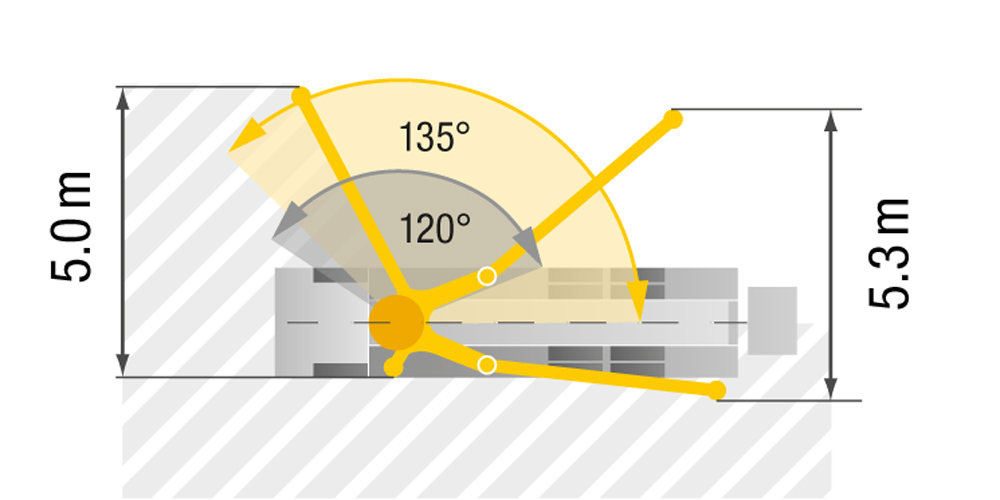

| Выносные опоры с ESC (передние-задние) | 5.0 / 5.3 м |

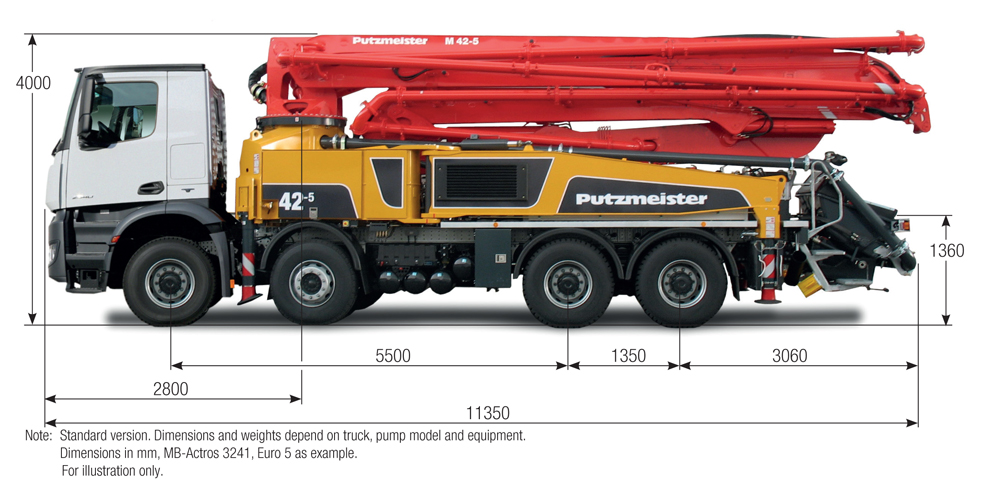

| Длина х ширина х высота | 11.35 x x2.5 x 4 мм |
| Полная масса (прибл.) | ниже 32000 кг |
Конфигурация бетононасоса .16 H
| Диаметр цилиндра-Ход цилиндра | 230/2100 мм |
| Объем подачи со стороны штока | 160 м³/час |
| Давление подачи со стороны штока | 85 бар |
| Ход поршня в минуту | 31 |
